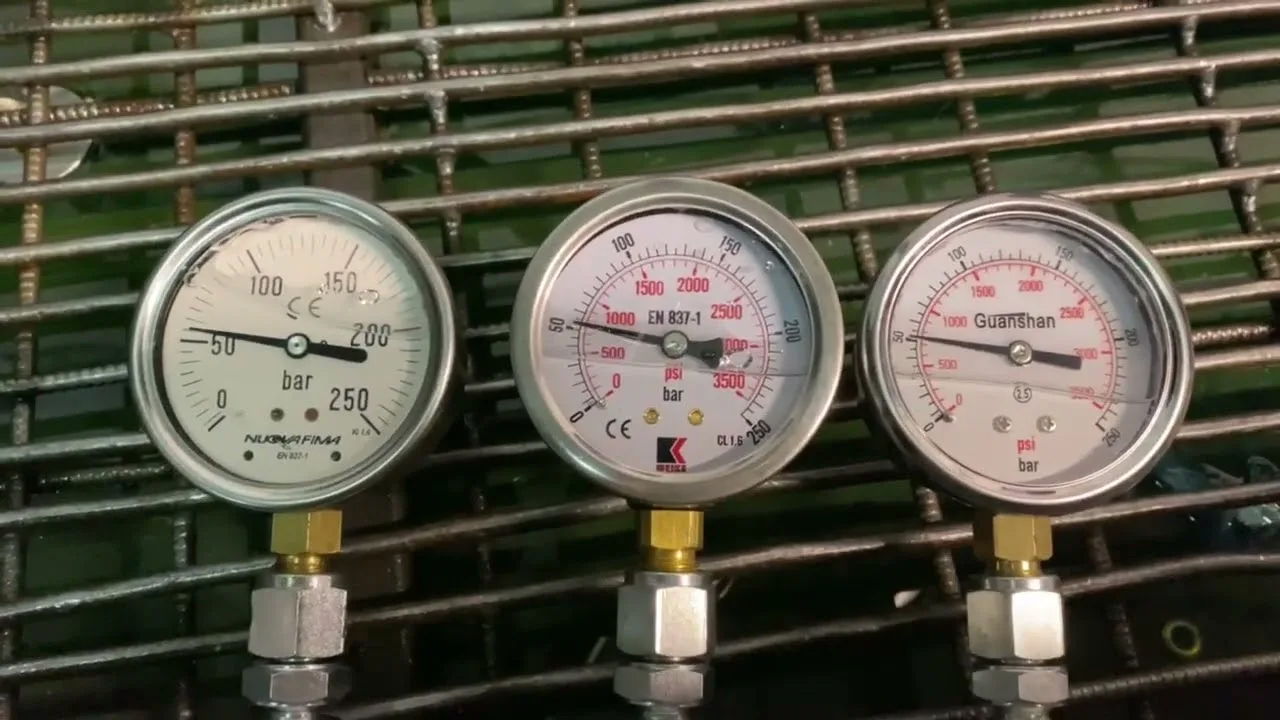

Как подобрать манометр под конкретную гидросистему? 3 ключевых параметра, на которые смотрят механики.

Гидравлическая система — это настоящее сердце любого промышленного оборудования. Именно от стабильности её работы зависит не только производительность, но и безопасность сотрудников, а также общий срок службы техники. Если в этой системе происходит сбой, последствия могут быть самыми серьезными: от брака в продукции до выхода из строя дорогостоящих узлов. И чтобы контролировать состояние гидравлики, нужен надежный и точный прибор. Этим прибором является манометр.

Но как выбрать тот самый манометр, который будет выдавать честные и точные показания, а не лгать, завышая или занижая значения давления? На рынке представлено множество моделей, и неподготовленному человеку легко запутаться в их характеристиках. Опытные механики и инженеры по обслуживанию гидравлического оборудования знают, что правильный выбор всегда сводится к трем ключевым параметрам. Всё остальное — это лишь сопутствующие детали, которые, хотя и важны, но являются вторичными.

В этой статье мы подробно разберем эти три главных критерия. Вы узнаете, как правильно соотнести диапазон измерений с рабочим давлением, почему класс точности имеет решающее значение для диагностики и как условия эксплуатации могут убить даже самый дорогой манометр за один день. После прочтения вы сможете подобрать идеальный прибор для своей гидросистемы как настоящий профессионал.

Введение: почему манометр — это не просто стрелка на циферблате

На первый взгляд манометр кажется простым и даже примитивным устройством: трубка, стрелка, циферблат и корпус. Однако на самом деле этот прибор выполняет важнейшую функцию. Он является главным источником информации о том, что происходит внутри гидравлической системы. Без него работа оборудования превращается в работу вслепую. Оператор не знает, есть ли давление в системе, не превышает ли оно допустимые нормы и нет ли утечек.

Именно манометр позволяет отслеживать изменения давления в режиме реального времени. Благодаря его показаниям можно вовремя реагировать на любые отклонения от нормы. Например, если стрелка начинает дергаться или показывает значение выше обычного, это может сигнализировать о засоре фильтра, неисправности клапана или проблемах с насосом. Своевременное обнаружение таких несоответствий помогает предотвратить аварию и исключить дорогостоящий простой оборудования.

Но здесь возникает главная сложность. Манометр, подобранный неправильно, не просто бесполезен. Он опасен. Прибор, который врет, может усыпить бдительность оператора. В результате система будет работать на пределе, пока не случится поломка. Или наоборот, оператор начнет искать неисправность там, где её нет, теряя время и деньги.

Чтобы не попасть в такую ситуацию, нужно сконцентрироваться на трех ключевых характеристиках. Пренебрежение хотя бы одной из них сделает ваш выбор ошибочным.

Ключевой параметр номер один: диапазон измерений и рабочее давление — золотое правило механиков

Это самый важный параметр, с которого всегда начинается выбор любого манометра. Ошибка здесь является самой дорогой и самой распространенной. Многие покупатели руководствуются принципом «чем больше, тем лучше» или же, наоборот, экономят, выбирая прибор с максимальным значением, едва превышающим рабочее давление. Оба подхода в корне неверны.

В чем суть проблемы?

Чтобы понять логику выбора, нужно заглянуть внутрь прибора. Большинство промышленных манометров работают за счет деформации чувствительного элемента, который называется трубкой Бурдона. Это изогнутая трубка овального сечения. Под давлением среды она пытается выпрямиться и через передаточный механизм поворачивает стрелку. Чем выше давление, тем сильнее деформируется трубка.

Если давление в системе постоянно близко к верхнему пределу шкалы, это приводит к перенапряжению материала трубки. Она теряет свою упругость. Стрелка прибора перестает возвращаться к нулю, погрешность измерений неуклонно растет, и манометр требует замены или дорогостоящей переградуировки. По сути, вы просто убиваете прибор за несколько месяцев, хотя он мог бы проработать годы.

С другой стороны, если выбрать манометр с большим запасом шкалы, возникает другая проблема. Стрелка будет стоять на самом начале шкалы, в первой трети. В этом диапазоне точность большинства приборов ниже из-за конструктивных особенностей. Кроме того, мелкие колебания давления, которые важны для диагностики, станут абсолютно незаметны глазу. Вы будете видеть, что давление есть, но не сможете отследить его изменения.

Золотое правило от механиков

Все опытные специалисты по гидравлике единодушно придерживаются одного негласного правила. Оно звучит так: рабочее давление в системе должно находиться в диапазоне от одной трети до двух третей от максимального значения шкалы манометра. Это означает, что верхний предел измерений должен быть примерно на тридцать-пятьдесят процентов выше вашего рабочего давления. Такой подход гарантирует оптимальную нагрузку на чувствительный элемент и максимальную точность показаний в том диапазоне, где вы работаете чаще всего.

Как это выглядит на практике?

Рассмотрим конкретный пример, чтобы правило стало абсолютно понятным. Предположим, ваша гидросистема работает при стабильном давлении сто шестьдесят бар. По золотому правилу верхний предел шкалы должен быть примерно в полтора раза выше рабочего давления. Умножаем сто шестьдесят на полтора и получаем двести сорок бар. Ближайшее стандартное значение из ряда выпускаемых приборов — это двести пятьдесят бар.

Правильный выбор в данном случае — манометр на двести пятьдесят бар. При таком приборе рабочее давление будет находиться чуть выше двух третей шкалы, что идеально для долговечности и точности.

Неправильный выбор — манометр на сто шестьдесят бар. Он будет работать на пределе своих возможностей. Любой скачок давления может вывести его из строя. Также неправильным будет выбор манометра на четыреста бар. Стрелка будет стоять на четверти шкалы, и вы не заметите, как давление упало на десять бар, что может быть критично для настройки гидрораспределителей.

Стандартные диапазоны измерений

Производители выпускают манометры со строго определенными стандартными диапазонами. Это сделано для унификации и удобства выбора. Вам не нужно заказывать нестандартный прибор, если можно подобрать подходящий из готовых. Основные ряды значений выглядят так: ноль-один бар, ноль-одна целая шесть десятых бара, ноль-две целых пять десятых, ноль-четыре, ноль-шесть, ноль-десять, ноль-шестнадцать, ноль-двадцать пять, ноль-сорок, ноль-шестьдесят, ноль-сто, ноль-сто шестьдесят, ноль-двести пятьдесят, ноль-четыреста, ноль-шестьсот и ноль-тысяча бар.

При выборе вам нужно просто найти ближайшее большее значение к вашему рабочему давлению, умноженному на полтора. Если ваше давление нестандартное, всегда округляйте в большую сторону.

Ключевой параметр номер два: класс точности — когда цена ошибки слишком высока

Если диапазон измерений определяет живучесть прибора и его способность выдерживать нагрузки, то класс точности определяет его честность и информативность. Этот параметр показывает, насколько показания манометра могут отличаться от реального давления в системе. Грубо говоря, это степень доверия к цифрам на циферблате.

Что означает цифра на циферблате?

Класс точности всегда указывается на шкале прибора. Чаще всего его можно увидеть в нижней части циферблата. Это число представляет собой максимально возможную погрешность, выраженную в процентах от верхнего предела измерений. Чем меньше это число, тем точнее прибор.

Как считать погрешность на практике? Это важно понимать. Допустим, ваш манометр имеет диапазон от нуля до двухсот пятидесяти бар и класс точности одна целая пять десятых. Это означает, что максимальная погрешность в любой точке шкалы не превышает полутора процентов от двухсот пятидесяти бар. Производим вычисление: 1.5 умножаем на 250 и делим на 100. Получаем 3.75 бар. То есть, если прибор показывает 160 бар, реальное давление может находиться в пределах от 156.25 до 163.75 бар.

Для большинства гидравлических систем, где давление часто превышает сто-двести бар, такая погрешность в три-четыре бара является вполне допустимой. Оператору важны тренды и резкие скачки, а не абсолютная цифра с точностью до десятой доли. Однако для некоторых точных технологических процессов этого может быть недостаточно.

Какой класс точности выбрать для разных задач?

Выбор класса точности напрямую зависит от ваших задач. Универсального решения здесь нет.

Первый вариант — это класс точности одна целая и одна целая пять десятых. Это оптимальный выбор для подавляющего большинства гидравлических систем. Такие приборы массово используются на промышленных прессах, гидронасосах, испытательных стендах и строительной технике. Этой точности более чем достаточно для контроля текущей работы и своевременной диагностики основных неисправностей.

Второй вариант — это класс точности две целых пять десятых. Обычно это бюджетные модели, которые часто имеют пластиковый корпус. Такой класс точности вполне подходит для систем, где высокая точность не критична. Например, для систем отопления, водоснабжения или для визуальной индикации наличия давления в пневмолиниях. Ставить такой прибор на дорогое гидравлическое оборудование не рекомендуется, так как вы не сможете увидеть небольшие, но важные изменения.

Третий вариант — это класс точности ноль целых четыре или ноль целых шесть десятых. Это так называемые образцовые приборы. Они используются исключительно в метрологических лабораториях для поверки и калибровки обычных рабочих манометров. Устанавливать их непосредственно на оборудование бессмысленно и экономически нецелесообразно, так как они очень дороги и хрупки.

Важно запомнить простое правило: чем ниже числовое значение класса точности, тем выше точность прибора. Для наладки и тонкой диагностики гидросистемы настоятельно не рекомендуется экономить, выбирая приборы с классом две целых пять десятых. Разница в цене невелика, а вот риски при ремонте оборудования из-за пропущенной неисправности — огромны.

Ключевой параметр номер три: конструкция и условия эксплуатации — как не убить прибор в первый же день

Самый сложный параметр, который требует внимания к деталям. Даже если вы идеально подобрали давление и точность, манометр может выйти из строя за одну неделю. Или даже за один час. Всё потому, что гидравлика — это суровая среда. Здесь есть вибрации, гидроудары, агрессивные рабочие жидкости и перепады температур. Механики знают главных убийц манометров и умеют с ними бороться.

Первый убийца: вибрация и пульсации

В любой гидравлической системе, которая работает от поршневого или аксиально-поршневого насоса, поток жидкости пульсирует. Подвижные элементы механизмов создают постоянную вибрацию. Эта вибрация передается на корпус манометра и заставляет стрелку прибора постоянно и быстро колебаться.

Такие колебания — это настоящий кошмар для передаточного механизма. Зубчатые сектора и трибки быстро изнашиваются, появляется люфт, и точность показаний резко падает. Кроме того, постоянное дрожание стрелки делает считывание показаний крайне неудобным и утомительным для глаз оператора.

Что делать в такой ситуации? Самое эффективное решение — использовать гидрозаполненные манометры. Их корпус изнутри заполнен специальной жидкостью, чаще всего глицерином или силиконовым маслом. Эта жидкость обладает высокой вязкостью и отлично гасит колебания стрелки. Благодаря этому стрелка движется плавно, а внутренние механизмы защищены от износа. Такие приборы часто маркируются как виброустойчивые и имеют высокую степень защиты от пыли и влаги, не ниже IP65.

Гидрозаполненные манометры — это стандарт для насосного и компрессорного оборудования, тяжёлого машиностроения и всех установок, работающих в условиях постоянной тряски.

Второй убийца: гидроудары

Гидроудар — это резкий и кратковременный скачок давления, который возникает при включении мощного насоса, внезапном перекрытии клапана или срыве предохранительного клапана. Скорость распространения ударной волны в жидкости огромна, и давление в этот момент может превысить номинальное в несколько раз.

Для чувствительной трубки Бурдона гидроудар часто оказывается смертельным. Она может просто согнуться или лопнуть, мгновенно выведя прибор из строя. Иногда это происходит тихо и незаметно, но стрелка после такого больше никогда не показывает правильно.

Как защититься от гидроударов? Есть несколько надежных способов. Во-первых, можно использовать демпферы. Это специальные переходники, внутри которых установлен дроссель с маленьким отверстием. Они сглаживают резкие скачки давления перед тем, как жидкость попадет в манометр. Во-вторых, в некоторых сложных гидросистемах манометры подключают через трехходовой кран. Это позволяет подключать прибор только в момент снятия показаний, а на время работы системы перекрывать доступ к нему. И самое главное, всегда следует соблюдать правила эксплуатации: давление следует подводить и сбрасывать плавно, не допуская рывков.

Третий убийца: агрессивная среда и высокая температура

Гидравлические масла, особенно отработанные, могут быть агрессивны к некоторым металлам. Кроме того, если оборудование работает на открытом воздухе или в цехе с агрессивными парами, коррозия разрушает корпус и резьбу.

Что касается температуры, стандартные гидрозаполненные манометры обычно рассчитаны на работу при температуре среды от минус двадцати до плюс восьмидесяти градусов по Цельсию. Если температура жидкости или окружающего воздуха выше, это приводит к расширению жидкости внутри прибора и росту погрешности, а также к порче уплотнительных элементов.

Как выбрать правильный материал? Для стандартных масел и воды отлично подходят манометры с корпусом из стали или латуни и трубкой из медного сплава. Если же ваша среда агрессивна, требуется корпус из нержавеющей стали целиком. Для высоких температур требуются специальные термогасящие отводы, которые охлаждают жидкость перед попаданием в манометр.

Резьба и присоединение: мелочь, которая имеет значение

Помимо трех упомянутых факторов, третий параметр включает в себя такие практические моменты, как тип присоединения и резьба. Здесь всё просто, но критично.

Существует два основных типа присоединения: радиальное и осевое. При радиальном присоединении штуцер расположен снизу, перпендикулярно циферблату. При осевом присоединении штуцер расположен сзади, на одной оси с циферблатом. Выбор зависит от того, как удобнее монтировать прибор на вашем гидроблоке или панели управления.

Что касается резьбы, здесь встречаются два стандарта: метрическая резьба, например М20 на полтора, и дюймовая трубная резьба, например G одна четвертая или G одна вторая. Ошибка с выбором резьбы сделает монтаж невозможным. Это приведет к протечкам или потребует покупки дополнительных переходников, что нарушает жесткость конструкции.

Вспомогательные параметры: диаметр корпуса и тип среды

Хотя это и не три главных параметра, они также важны для правильного и комфортного выбора. О них не стоит забывать.

Диаметр корпуса напрямую влияет на удобство считывания показаний. Чем больше диаметр шкалы, тем более точно и быстро вы можете определить значение давления, особенно если прибор расположен далеко от глаз оператора. Для полевых условий или на вибрирующей технике лучше использовать крупные шкалы диаметром сто или сто шестьдесят миллиметров. Для компактных гидроблоков, где место ограничено, подойдут малогабаритные модели диаметром сорок, пятьдесят или шестьдесят три миллиметра.

Также важно убедиться, что вы выбираете правильный тип манометра для вашей задачи. В гидравлике обычно измеряют избыточное положительное давление, которое выше атмосферного. Но существуют также вакуумметры для измерения разрежения и мановакуумметры, которые измеряют и то, и другое. Убедитесь, что ваш прибор предназначен именно для тех условий, в которых он будет работать.

Заключение: алгоритм выбора от механика

Чтобы никогда не ошибиться с выбором манометра для гидравлической системы, всегда проходите по этому простому чек-листу. Следуйте ему в строгом порядке, и результат вас не разочарует.

Первый шаг. Определите ваше рабочее давление. Это главная цифра, от которой мы отталкиваемся. Найдите в технической документации вашего оборудования номинальное давление.

Второй шаг. Рассчитайте верхний предел шкалы. Он должен быть примерно в полтора-два раза больше вашего рабочего давления. Выберите ближайшее стандартное значение из стандартного ряда. Например, если у вас сто шестьдесят бар, берите двести пятьдесят.

Третий шаг. Выберите класс точности. Для большинства промышленных задач достаточно значения одна целая или одна целая пять десятых. Не берите две целых пять десятых, если вам важна точная диагностика и долгий срок службы механизма.

Четвертый шаг. Оцените условия эксплуатации. Есть ли вибрация? Обязательно берите глицериновый заполненный манометр. Есть ли агрессивная среда или высокая влажность? Корпус должен быть из нержавейки. Высокая температура среды? Потребуется специальный отвод или демпфер. Есть риск гидроударов? Установите демпфер или используйте трехходовой кран.

Пятый шаг. Проверьте присоединение. Уточните, какая резьба установлена на вашем гидроблоке: метрическая или дюймовая. Также определитесь с расположением штуцера: радиальное или осевое.

Следуя этой простой методике, вы подберете манометр, который прослужит долго, будет показывать честные данные и не станет причиной аварии или простоя оборудования. И всегда помните о главном: экономия на контрольно-измерительных приборах почти всегда оборачивается дорогим ремонтом всей гидравлической системы. Правильный выбор — это инвестиция в бесперебойную работу вашего производства.
